Armor 10 ~ 120kVA (3:3)

UPS Armor 10 ~ 120KVA series adalah UPS three-phase online double conversion low frequency yang cerdas dengan HPWM dan teknologi full DSP, antarmuka yang mudah dipahami dan manajemen pemantauan yang cerdas, mengintegrasikan keandalan, keamanan, dan kemudahan pemeliharaan untuk semua jenis beban, seperti sistem IT, beban induktif atau kapasitif yang kuat, motor induksi dll.

Highlights

DDC & DSP technology

High MTBF (> 200,000h)

Low MTTR (< 0.5h)

Permissible 100% load unbalance

High overload capacity

Superior protection

N+X redundancy parallel

Powerful monitoring platform

Advanced battery management (ABM)

Built-in output isolation transformer

Applications

IDC – Internet Data Center

ISP – Internet Service Provider

Industrial / Military energy system

Financial transaction / Clearing center

Medical system, Precision instruments

  • Characteristics

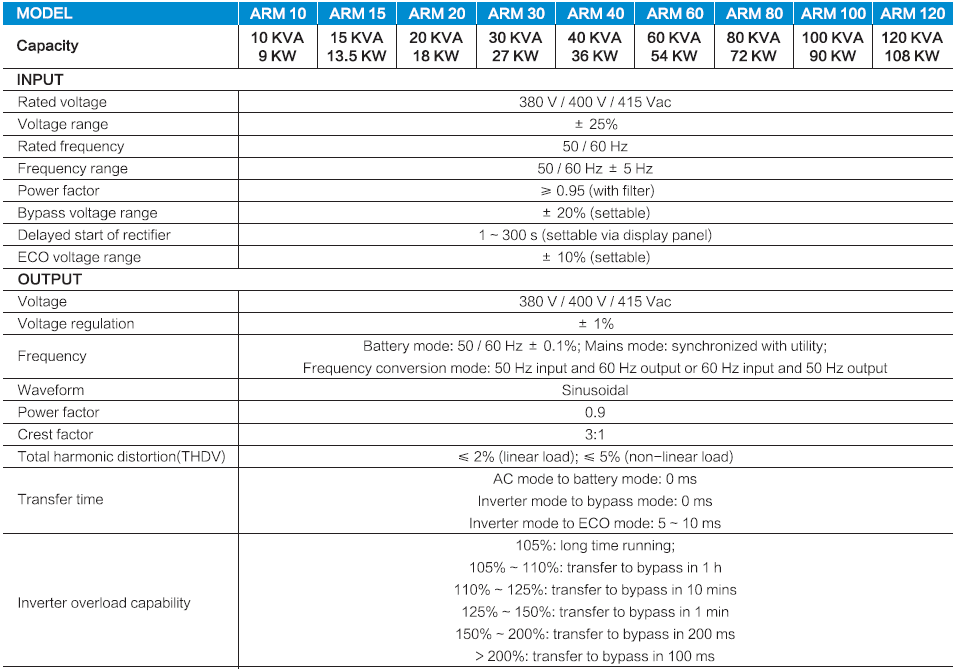

  • Technical Specifications
  • Documents

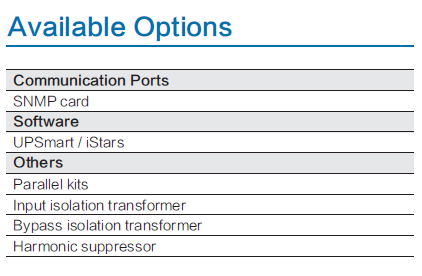

  • Options
Fitur

High reliability

  • DIgital control yang cerdas
  • Menggunakan teknologi DDC (Direct Digital Control), DSP (Digital Signal Processor) yang canggih dan IC khusus untuk menghasilkan performa produk yang sangat baik
  • Menggunakan modul IGBT canggih yang memiliki fitur peralihan cepat, arus tinggi, tegangan tinggi, efisiensi tinggi dan miniaturized drive circuit efektif meningkatkan efisiensi dan ketahanan produk secara keseluruhan
  • Ketidakseimbangan beban 100% dimungkinkan
  • Menggunakan modulasi independen three-phase dan teknologi inverter full-bridge, menghasilkan pasokan daya yang normal pada saat beban three-phase 100% tidak seimbang
  • Built-in output isolation transformer
  • Input dan output isolation yang penuh menghindari resiko DC masuk ke dalam beban
  • Kapasitas kelebihan beban yang tinggi
  • Beban < 105% untuk jangka waktu yang lama, 105% ≤ beban < 110% untuk 60 menit, 110% ≤ beban < 125% untuk 10 menit
  • MTBF yang sangat panjang (> 200,000h) dan MTTR yang singkat (< 0.5h)
  • Baterai langsung terkoneski ke BUS-line dan output memiliki kapasitas ketahanan impact yang kuat
  • Fungsi self-diagnosing cerdas dan perlindungan yang superior (perlindungan hubungan pendek arus listrik, kelebihan beban, kelebihan suhu, overvoltage, under-voltage, kelebihan arus, tegangan baterai rendah dan kegagalan kipas)
  • Konfigurasi pararel redundant (hingga 6 unit) untuk sistem daya yang canggih tidak hanya meningkatkan ketahanan sistem, mengurangi MTTR, tetapi juga memungkinkan pengguna untuk menggandakan kapasitas dan waktu kerja dalam pengembangan di masa depan dengan menambahkan sistem UPS tambahan
  • Mode ECO dan mode EPO (Emergency Power Off)


High usability and availability

  • model three / three-phase untuk sistem jaringan 380 / 400 / 415 V, 50 / 60 Hz
  • Desain ventilasi yang unik dan struktur keseluruhan yang ringkas untuk ukuran yang kecil
  • Desain modular yang serupa menjadikan perawatan di lapangan menjadi cepat dan mudah
  • Akses di depan menjadikan perawatan dan perbaikan yang mudah (50 ~ 120 KVA)
  • Log histori yang melimpah (10000 data) tersedia untuk pengecekan di masa depan
  • Jumlah baterai yang fleksibel dan dioptimalkan (28-32 unit opsional)
  • Kompatibilitas yang tinggi, cocok untuk berbagai macam beban (resistif, induktif, kapasitif dan non-linier))
  • LCD layar sentuh 5.7" dengan antarmuka yang mudah dipahami, mendukung pengoperasian layar sentuh dan tombol multi fungsi
  • Adanya battery cold start dan main power start. Ketika daya listrik utama tidak tersedia, fungsi battery cold start memungkinkan pengguna untuk menyalakan UPS dengan menggunakan baterai pada saat darurat, dan apabila tidak ada baterai, pengguna dapat menyalakan UPS dengan menggunakan listrik dan menggunakanya sebagai regulated power supply dengan presisi yang tinggi


High intelligence

  • Manajemen pemantauan jaringan dengan komunikasi multi-platform yang canggih: RS232 / RS485 / dry contacts (standar), opsional SNMP communication interfaces digunakan untuk memantau status UPS
  • Advanced intelligent battery management (ABM)
  • Menggunakan desain rectifier/charger yang terintegrasi, Use integrated design of rectifier / charger, mengatur parameter pada antarmuka sesuai dengan kapasitas baterai yang dikonfigurasi dan secara otomatis menyesuaikan arus pengisian daya oleh software, sementara itu dimungkinkan untuk mengatur waktu self-test baterai dan interval pengisian / pengosongan sesuai dengan situasi keamanan jaringan untuk memperpanjang masa pakai baterai
