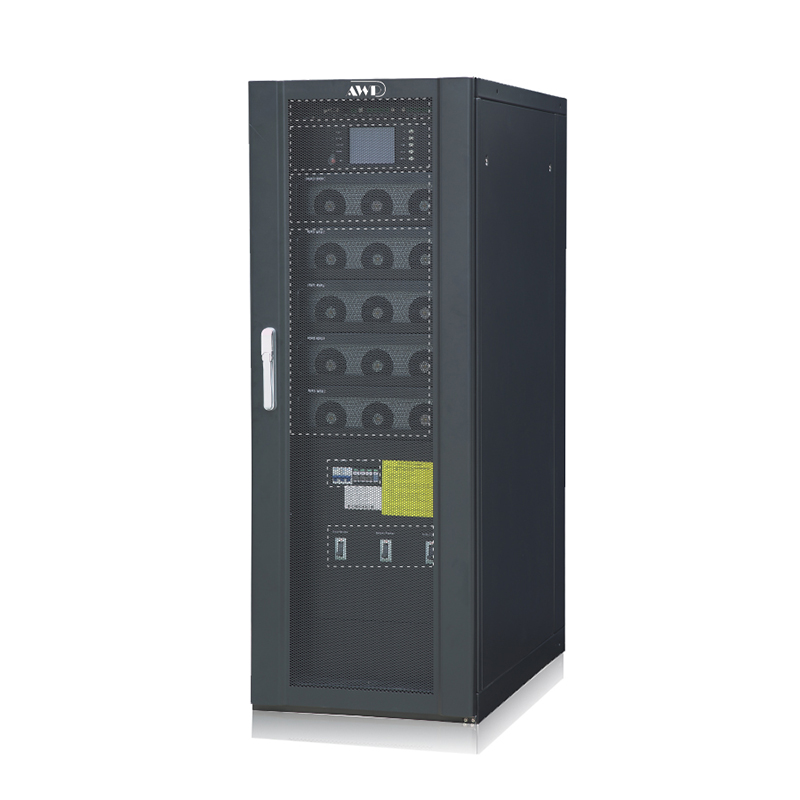

Modular 50 50 ~ 800kVA

UPS modular 50 series adalah sistem proteksi daya UPS 3-fase yang redundan, fleksibel, dengan on-line double-conversion dan teknologi full control DSP. Konfigurasi modul daya yang hot-swappable dan fleksibel membuat kapasitas tersedia mulai dari 50 KVA hingga 800 KVA, dan kapasitas sistem dapat ditingkatkan menjadi 2400 KVA dengan teknologi paralel nirkabel "N+X" dan redundansi yang canggih. Semua modul internal (modul kontrol, modul daya, dan modul bypass) dirancang secara modular dan hot-swappable, memastikan kekompakan sistem, keandalan, dan perawatan yang mudah.

Highlights

Hot-swappable modularity

Easy expandability and scalability

High power density

High efficiency

Small footprint

Intelligent hibernation design

Integrated power distribution

Applications

IDC – Internet Data Center

ISP – Internet Service Provider

SCADA monitoring system

Electricity & Railway signaling system

Bank or Bond Trading / Clearing center

Precision instruments, Automation system

  • Characteristics

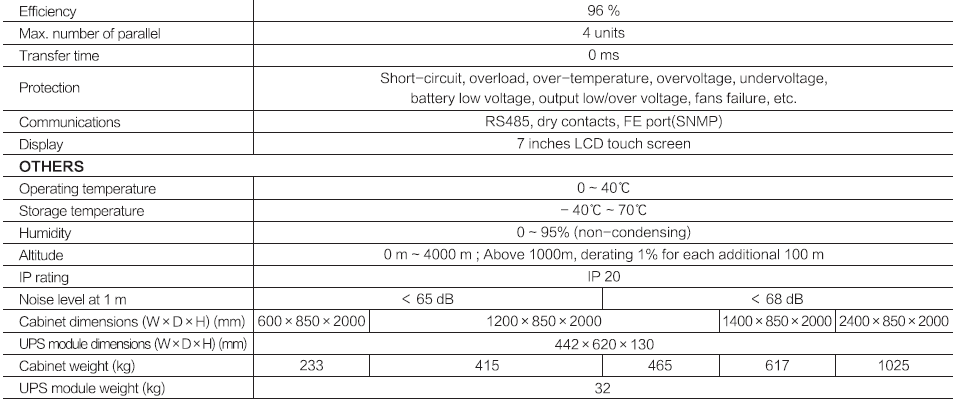

  • Technical Specifications
  • Documents

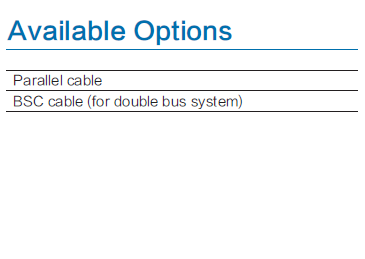

  • Options
Fitur

Latest DSP digital control technology


High input power factor > 0.99, THDi < 3%, high efficiency 96%


“N+X” wireless parallel and redundancy technology: easily set up numbers of redundancy module on LCD panel, support 4 complete UPS in parallel, avoid single point failure and further strengthen the reliability


Consistently reliable protection for hardware and software, sophisticated detection inside the UPS, abundant event log for future check


Fault-tolerant design for fan system: 30% load can be taken when 2 fans fail and 50% load can be taken when 1 fan fails


High overload capability

105% ~ 110% for 60 minutes, 110% ~ 125% for 10 minutes, 125% ~ 150% for 1 minute


Intelligent hibernation design enables UPS to operate efficiently at low load rate


Independent bypass module design and redundant power supply components ensure higher reliability


Synchronous control function for 2N double bus system


7 inches LCD touch screen provides easy-to-use user interface


Easy maintenance with hot swappable operation for all modules

Desain modular hot-swappable memungkinkan pengguna untuk mengganti modul on-line standar tanpa perlu mematikan UPS atau beralih ke mode bypass untuk pemeliharaan. Fitur ini sangat mempercepat waktu, mempermudah dan menurunkan biaya perawatan


Load sharing technology

Jika ada modul UPS yang gagal, beban akan diambil alih oleh modul-modul lainnya tanpa gangguan. Ini memperlancar waktu operasi dan ketersediaan daya


Easy expandability and scalability

Kapasitas sistem dapat ditingkatkan hingga 600KVA yang berisikan modul-modul daya 50KVA; setiap modul daya dilengkapi dengan fungsi pengisian daya dengan arus pengisian maksimum 10 A. Pengguna dapat secara berkala meningkatkan modul daya sesuai dengan rencana ekspansi beban untuk secara efektif mengontrol biaya awal dan mengurangi konsumsi energi per unit


Integrated power distribution

Main input, bypass, pemeliharaan dan sekring output terintegrasi di dalam UPS. Mempermudah pengguna dalam pemasangan dan menghemat biaya


High power density

Modular 50 memiliki fitur modul daya 50KVA/3U high power density


Front accessible maintenance, top / bottom cable entry compatible ( 200KVA top cable entry )


Self-aging function make it easier to debug and test on site


Standard configuration with parallel port and BSC port


Ultra wide input voltage range and frequency

Modular 50 memiliki rentang tegangan input yang luas (138 ~ 485Vac) dan rentang frekuensi (40 ~ 70 Hz). Ini menghasilkan 50Hz/60Hz auto-sense frekuensi dan dua mode konversi frekuensi: 50Hz input/60Hz output dan 60Hz input/50Hz output


High output power factor 0.9

Power factor output sebesar 0.9 memungkinan UPS untuk memberikan daya yang lebih dan meningkatkan kapasitas beban


Flexible battery quantity settings

Jumlah baterai (30 - 46 buah) dapat diatur secara fleksibel. Bila ada baterai yang rusak hanya dibutuhkan untuk mengganti baterai yang rusak dan mengatur ulang jumlah baterainya, tidak perlu mengganti baterai secara keseluruhan.


Cold start

Cold start baterai dimungkinkan. Dengan tidak adanya daya listrik utama, fungsi cold start baterai memungkinkan pengguna untuk menyalakan UPS menggunakan baterai dalam kondisi darurat


Share battery pack in parallel operation, saving user’s battery cost


Soft-start technology improves generator matching up to 1:1.1


Standard Emergency Power Off (EPO)


Standard maintenance bypass switch


Advanced multi-platform communications: standard USB / RS485 / dry contacts and SNMP communication interfaces


Advanced intelligent battery management function: flexible battery configuration (30 / 32 / 34 / 36 / 38 / 40 / 42 / 44 / 46 pcs selectable), intelligent charging / discharging and float charging voltage temperature compensation
